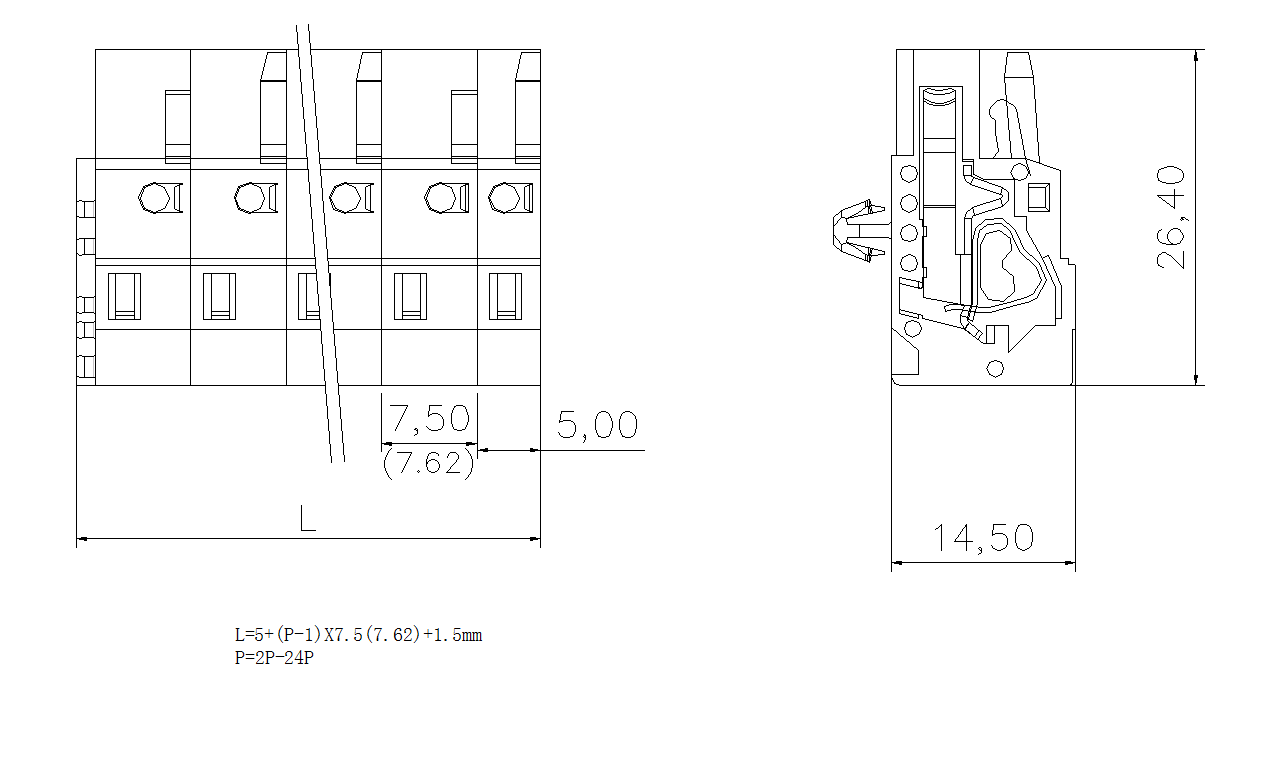

TCK7.5G-7.62系列孔型連接器帶銷釘
型號 | TCK7.5G/003-XXP；TCK7.62/003-XXP | ||
位間距 | 7.5mm/7.62mm | ||
位數 | 2-24P | ||
接線范圍 | AWG/mm2 | 24-14/0.2-2.5 | |
技術數據 | IEC | UL | |
額定電壓 | V | 400 | 300 |
額定電流 | A | 16 | 15 |
額定沖擊電壓 | KV | 6 | |
污染等級 | 3 | ||
絕緣材料 | PA66 | ||
阻燃等級 | V0 | ||
適用環境溫度 | –40℃～+105℃ | ||
可選顏色 | 7.5間距（灰色）；7.62間距（橙色） | ||
接觸材料 | 磷青銅鍍錫 | ||
彈片材料 | 不銹鋼 | ||
接線方式 | 彈簧卡接 | ||
適用導線 | 0.2-2.5 mm2各類別導線 | ||
剝線長度 | 8-9mm/ 0.33in | ||
TC01(5.0）： 壓線工具，使用絕緣材料制成，1插腳，米白色
TC03(5.0）：跨接橋，使用絕緣材料金屬件制成，2插腳，灰色
TC04: 使用絕緣材料制成，適用于帶有固定銷釘的針型和孔型連接器，灰色，安裝于35型導軌
